Комплектующие K03

Корпус с предустановленным реечным подъемником К03 Pro  существенно расширяет диапазон возможностей для заточки.
Реечный подъемник имеющий рейку с эвольвентным (зубчатым) зацеплением и бесступенчатой регулировкой, позволяет выставлять угол с точностью до 0,1°. Корпус с увеличенным углом, за счет усовершенствованной конструкции, позволит заточить ножи в диапазоне углов работы от 8° до 39°, что позволяет производить заточку на общий угол до 78°.Ответная часть подъемника изготовлена из прочного полимерного материала — полиацеталя. Он является сверхпрочным полимером с высокими эксплуатационными характеристиками и плотностью 1,420 г/см3. Полиацеталь обладает превосходными антифрикционными свойствами, обеспечивая отличную плавность хода реечного подъемника.

Современный реечный подъемник TSPROF  К03 Pro, имеет рейку с эвольвентным (зубчатым) зацеплением и бесступенчатой регулировкой и позволяет выставлять угол с точностью до 0,1°. Корпус с увеличенным углом, за счет усовершенствованной конструкции, дает возможность заточить ножи в диапазоне углов работы от 8° до 39° и на общий угол до 78°.

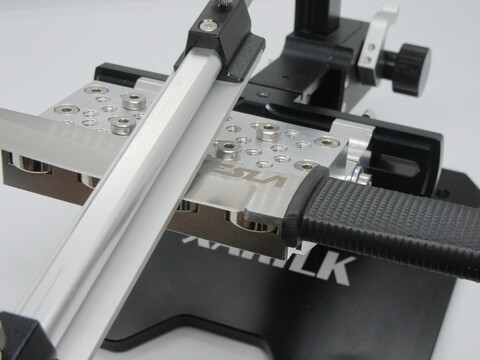

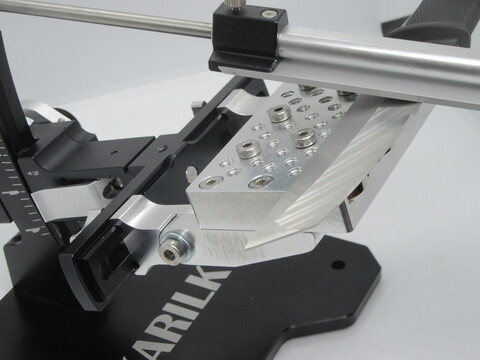

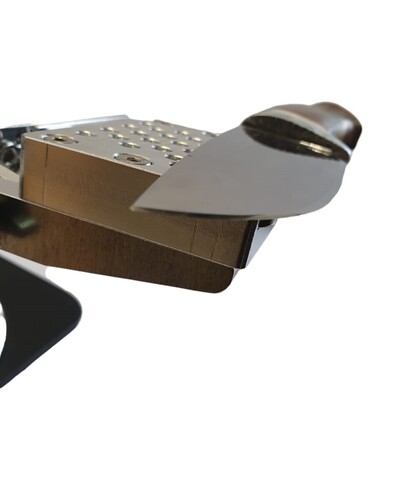

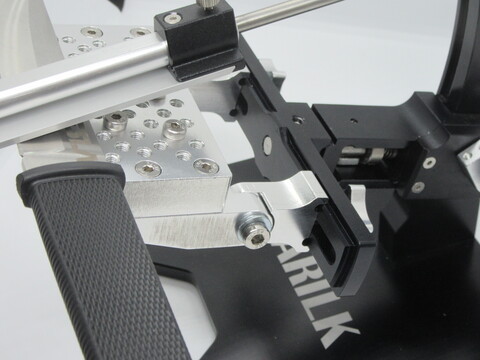

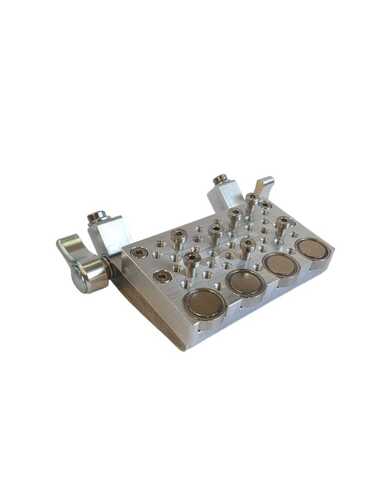

Малый универсальный столик подходит для всех версий точилок Профиль. С помощью него можно заточить различный режущий инструмент, углы заточки которого больше 45 градусов: ножницы, парикмахерский инструмент, столярный инструмент. Малый универсальный столик оснащен двумя типами прижимов: укороченной 16 мм губкой и Y-образным прижимом. Для крепления прижимов к основанию предусмотрено три точки крепления, что позволяет затачивать инструмент с самой сложной геометрией лезвия.

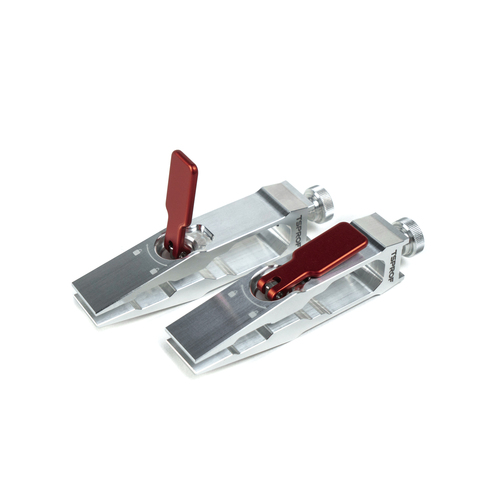

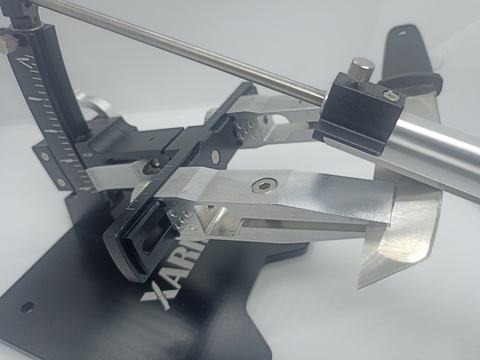

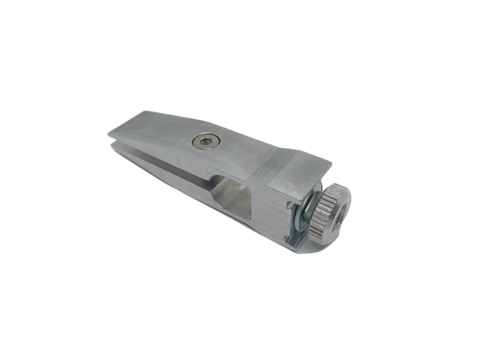

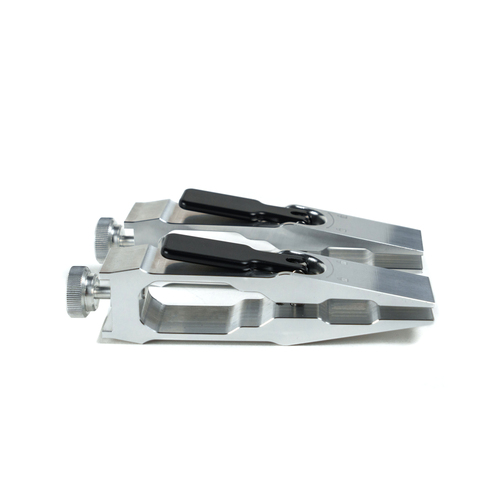

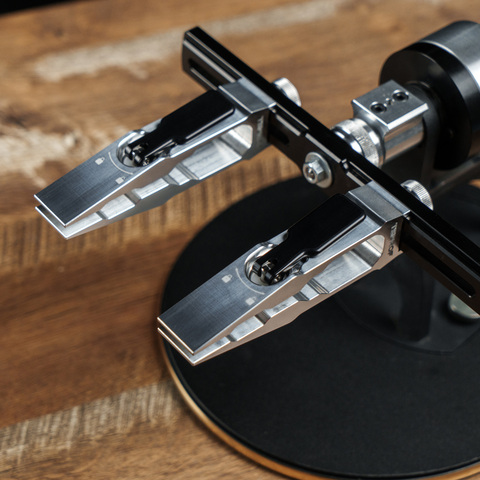

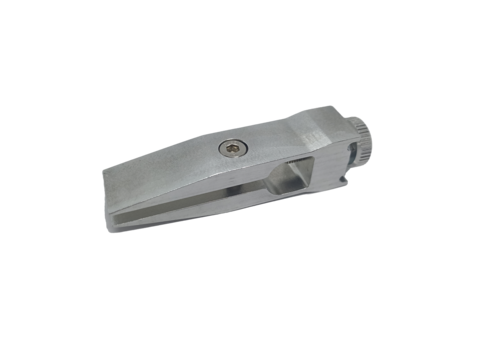

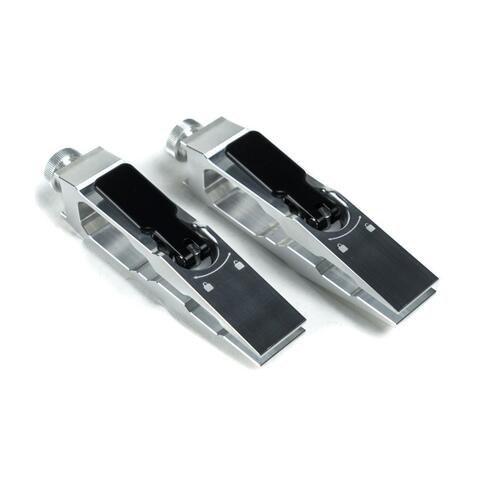

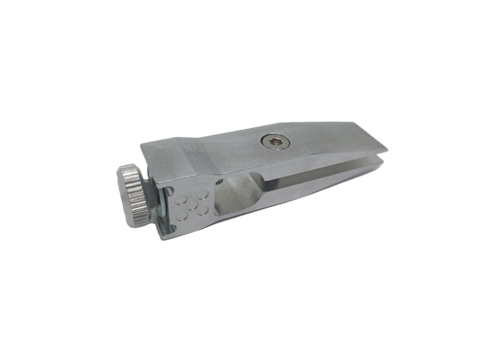

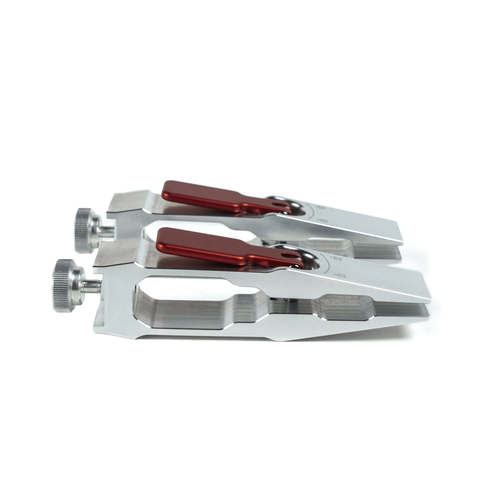

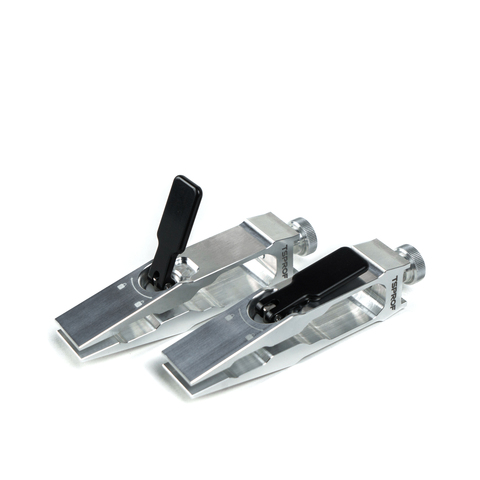

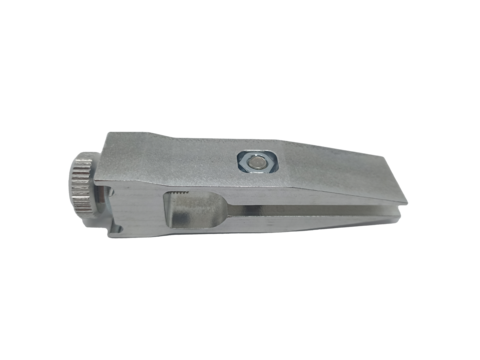

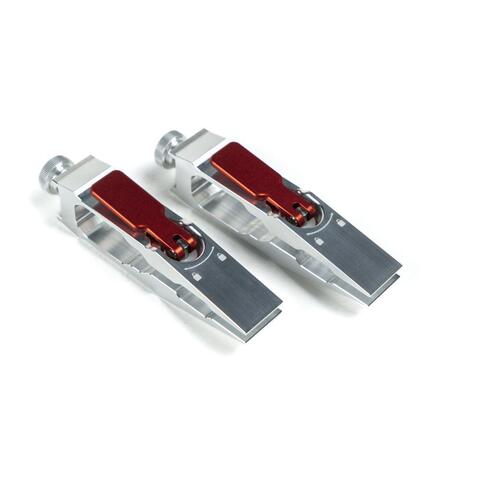

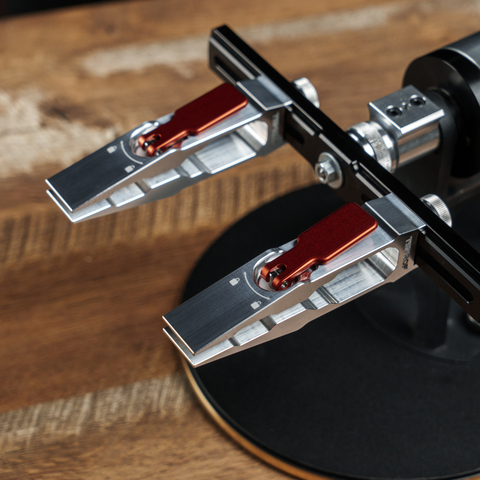

Цельнофрезерованные зажимы, выполнены из высокопрочного сплава алюминия с последующим защитным покрытием и термообработкой. Данный тип зажимов обеспечивает наибольшую жесткость и стабильность работы устройства. Благодаря монолитной конструкции зажимов, основным преимуществом данных зажимов является повышенное сопротивление давлению на абразив, обеспечивая тем самым постоянство углов на всех этапах работы, начиная от обдирки заканчивая финишной доводкой. Второй отличительной особенностью является простота и удобство в работе, при работе с данным типом зажимов не требуется калибровка и подгонка зажимов под разную форму ножей, а так же простой и удобный принцип зажатия (использование одного ключа).

Цельнофрезерованные зажимы, выполнены из высокопрочного сплава алюминия с последующим защитным покрытием и термообработкой. Данный тип зажимов обеспечивает наибольшую жесткость и стабильность работы устройства.

Специальный зажим под узкие филейные ножи с пониженным углом заточки. Зажим с измененной конфигурацией губок и с применением специальных винтов имеет предельные минимальные углы заточки, 6.5° на сторону. Позволяет проводить деликатную заточку мелкого (короткого) инструмента под острый угол.

Одиночный зажим оснащен двумя крепежными элементами под установочный узел (рамку). Возможна установка двух зажимов одновременно. Конструкция зажима позволяет жестко и симметрично зажимать ножи со сложной геометрией лезвия. Хорошо подходит для охотничьих и складных ножей с широким обухом.

Двойной зажим - наиболее универсальный из всей линейки зажимов Профиль. В отличии от одиночного зажима появилась возможность зажимать тонкие и длинные клинки. Благодаря двум точкам захвата, прогиб лезвия исключен. Есть возможность независимого перемещения зажимов, по всей длине рамки. Подходит для столовых и филейных ножей с узким обухом.

Зажимы  надежно удерживают любую форму клинка обеспечивая прилегание губок к плоскостям обуха ножа, подходят к точилкам Профиль К03, Kadet Expert и Kadet Pro. В основе конструкции зажимов лежит три основных элемента: основание, плоские пружины, зажимные губки. Мощные губки связанны с основанием через плоские гибкие пружины, которые обеспечивают универсальное прилегание, при установке ножа в зажим, пружины переходят из свободного состояния в напряженное, при этом жесткость крепления значительно возрастает. Так же, крепежные и регулировочные винты в связке зажима, образуют жесткую геометрическую систему и в то же время, позволяют в широком диапазоне подстраивать зажим под любую форму клинка и обеспечивать симметричность установки.

Увеличенная толщина пружины обеспечивает исключительную стабильность работы зажима. Предназначены для операций с повышенными нагрузками ( например при обдирачной операции на твердых сталях). Пружины изготовлены из конструкционной стали 60С2А по ГОСТ Толщина: 1 мм ( стандартные 0.8 мм); Нагрузка на абразив, без отклонений: 1 кг ( стандартные 0.5 кг); В комплект входит 4 пружины.

Узкий держатель брусков подходит для заточки рекурвы, вогнутых и выпуклых форм лезвий, для заточки перочинных и складных ножей типа мультул от фирмы Victorinox. Низкий вес, отличный контроль и обзор режущей кромке во время работы. Узкий держатель предназначен для абразивов размером шириной 12 мм. Конструкция имеет меньший вес за счет титановой направляющей.

Насадка для линзовидной заточки ножей для точилки Профиль, представлена в виде сменного переходника, который с легкостью монтируются на держатель абразива. Переходник обеспечивают равномерное изменение углов по всей ширине подводов, в результате работ получается радиусная форма линзы. Доступны варианты 4.3, 7.2 или 10.7 градуса изменения угла.

Решение для расширения возможностей стандартного Профиль К03

Втулка направляющей держателя абразива из материала Zedex ZX-100K. – это термопластичный материал на основе полиэтилентерефталата. Новая втулка направляющей имеет хорошие антифрикционные свойства, не требует смазки, более низкий, по сравнению с капролоном, коэффициент трения и износа.

Ключ изготовлен из высоколегированной стали, с последующей термообработкой и шлифовкой рабочих поверхностей, что гарантирует высокую точность, прочность, стойкость к изломам и как следствие длительный период эксплуатации.
Благодаря наличию эргономичной ребристой рукоятки ключи удобны в использовании, основная рукоять обеспечивает надежное удержание инструмента и высокий момент вращения, а дополнительная (верхняя) рукоятка предназначена для быстрого вращение. Ключи оснащены отсеком для хранения запасных винтов и другой мелочи.

Профессиональный комплект ключей для заточного станка "Профиль", идеально подходит для всех типов зажимов, а также для настройки шарнирного узла, поворотного устройства и для регулировок площадки под электронный угломер. В набор входят 5 отверток.

Профессиональный набор отверток для заточного станка "Профиль", идеально подходит для всех типов зажимов, а также для настройки шарнирного узла, поворотного устройства и для регулировок площадки под электронный угломер. В набор входят 4 отвертки.

Электронный угломер Axicube-i - продукт собственной разработки Техностудии Профиль.

Это электронный угломер, встроенный в держатель абразива и показывающий выставленный угол заточки с точностью до 0.1°. Axicube-i помогает контролировать угол заточки в реальном времени и отследить любые изменения угла, например при смене абразива. На ярком дисплее легко читаются показания при любом освещении. Угломер размещен в прочном корпусе из авиационного алюминия и устойчив к вибрациям.

Работает Axicube-i от встроенного аккумулятора, перезаряжаемого через разъем Micro-USB. Одного заряда хватает на полный восьмичасовой день заточки.

Поставляется вместе с обновленным держателем абразива, обе штанги которого выполнены из нержавеющей стали. Держатель соединяется муфтой с креплением «на три точки». Такая система дает максимальную жесткость направляющей при заточке.

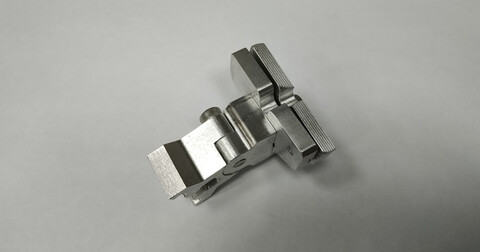

L-адаптер для зажимов TSPROF

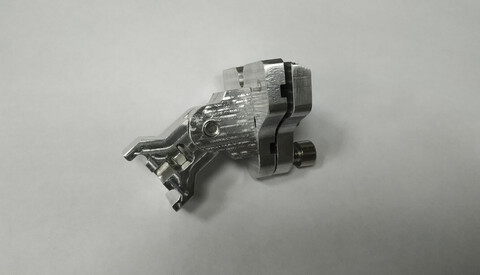

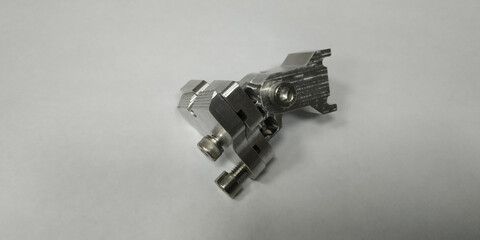

Предназначен для монтажа стандартных зажимов заточных устройств Профиль К03 и Kadet на рамке поворотного механизма. При расположении зажимов с адаптером по краям рамки, позволяет дополнительно увеличить ее общую длину на 4 см. Это расширяет возможности по фиксации в зажимах ножей с большой длиной клинка, либо с тонким и гибким клинком. При расположении зажимов по центру рамки позволяет заменить одиночный зажим для заточки самых коротких клинков.

Каждый из адаптеров фрезеруется из монолитного бруска алюминиевого сплава. Форма адаптера повторяет форму рамки устройств и гармонично вписывается в внешний вид устройств. Отверстие для крепления к зажиму имеет овальную форму, для унификации с зажимами любой ширины.

Адаптер монтируется на рамку заточных устройств: Профиль К02 (с 2018 года выпуска), Профиль К03 всех модификаций, TSPROF Kadet всех модификаций.

L-адаптер позволит устанавливать зажимы от TSPROF Kadet и Профиль К03 совместно, длина зажима TSPROF Kadet с L-адаптером равна длине обычного цельнофрезерованного зажима.

Комплектация: L-адаптер для зажимов — 2 шт. Винт М5*10, черный — 2 шт. Ключ шестигранный, 3 мм — 1 шт.
